همه چیز درباره کابل Cat6 و آشنایی با بهترین برند آن

خصوصیات کابل شبکه  Cat6

کابل کت 6 که معمولاً به عنوان نسل ششم کابل شبکه، LAN یا اترنت نیز شناخته می‌شود اولین بار در سال 2002 توسط انجمن صنایع الکترونیک (EIA) و انجمن صنعت ارتباطات از راه دور (TIA) تعریف شده است. این کابل دارای 8 رشته سیم مسی می‌باشد که در هم تابیده شده است و عمدتا شبکه‌های کامپیوتری با سرعت انتقال داده تا 1 گیگابیت بر ثانیه (1000 مگابیت بر ثانیه) را پشتیبانی میکند. این پهنای باند امکان انتقال سریع فایل های بزرگ را در یک شبکه اداری فراهم می کند.

درهر دو طرف این کابل معمولاً دارای یک جک RJ45 هشت کانکتور (8P8C) است که برای اتصال دو دستگاه به یکدیگر با کابل استفاده می شود. برای عملکرد بهتر این کابل‌ها از تجهیزات شبکه‌ای استفاده کنید که دارای رتبه Cat6 هستند.

برخی نکات درباره کابل شبکه Cat6

• شامل چهار جفت سیم مسی است که همگی برای انتقال داده ها استفاده می شوند.
•  پهنای باند 250 مگاهرتز، سرعت انتقال داده 1 گیگابیت در ثانیه و ممکن است تا 100 متر طول داشته باشد.
•  در مقایسه با کابل های رده قبلی، محافظت پیشرفته‌تری در برابر تداخل و تضعیف ارائه می‌کند.
•  کابل شبکه Cat6  با شبکه های اترنت از جمله 10BASE-T، 100BASE-TX و Gigabit سازگار است و با کابل‌های قبلی مانند Cat5/5E و Cat3 سازگار است.
•  امکان نسبت سیگنال به نویز بهتر را با حداقل تلفات فراهم می‌کند که شبکه‌های سریع‌تر و مطمئن‌تر را تضمین می‌کند.

انواع کابل شبکه Cat6

1- کابل شبکه کت 6 یو تی پی (cat6 utp)

 کابل Unshielded Twisted Pair (UTP) که به آن زوج بهم تابیده بدون شیلد می‌گویند و در اترنت و Fast Ethernet کاربرد دارد. این کابل به دلیل عدم وجود شیلد و محافظی به دور سیم‌هایش ارزان ترین کابل از بین انواع کابل است.

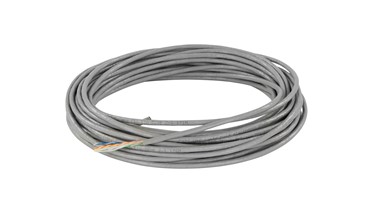

کابل های شبکه cat6 UTP متاالکترونیک

کابل شبکه یکی از مهم ترین ملزومات در تجهیزات شبکه بحساب می‌آید که در انواع مختلفی به فروش می رسد. کابل شبکه Mata electronic یک کابل شبکه با کیفیت و مقاوم است.

کابل شبکه Cat6 متاالکترونیک از محصولات شرکت متاالکترونیک آلمان می باشد. کابل‌های UTP، کابل‌های بدون شیلد و فویلی می باشند که قادر به حذف نویز و نوسانات نیستند. این کابل شبکه از نوع Cat6 است. سرعت کابل‌های شبکه از نوع Cat6 برابر با 1000 مگابیت در ثانیه و پهنای باند آن‌ها 250 مگاهرتز است.

کابل Cat6 UTP متاالکترونیک یک کابل با کیفیت بالا است. به عبارتی در این نوع کابل‌ها انتقال اطلاعات با سرعت بالا و با کیفیت انجام می‌گیرد و مناسب مکان‌هایی است که داده‌های حساسی دارند. کابل‌های Cat6 با تجهیزات هم نوع خود سازگاری و کارایی بهتری دارند. این کابل شبکه با حلقه‌هایی به متراژ 305 متر عرضه می‌شود و با گارانتی 10 ساله و تضمین تست فلوک ارائه می‌گردد.

2-کابل شبکه کت 6 اف تی پی (cat6 ftp)

کابل FTP مخفف عبارت Foiled Twisted Pair به معنای کابل دارای محافظ فویل است. و در شبکه‌های Token Ring و Gigabit Ethernet کاربرد دارد. کابل شبکه FTP بیشتر در محیط هایی که نویز بیشتری وجود دارد استفاده می‌شود برای مثال در کابل کشی فواصل طولانی و یا وقتی کابل شبکه قرار است نزدیک میدان مغناطیسی مثل کابل برق قرار گیرد. F در نام کابل‌های STP بیانگر وجود فویل است. از فویل برای جلوگیری از نویز استفاده می‌شود.

3- کابل شبکه کت 6 اس اف تی پی (cat6 sftp)

SFTP کوتاه شده عبارت Screened Fully Shielded Twisted Pair به معنی زوج‌های به هم تابیده تماما غلافدار است. کابل SFTP دارای یک روکش فلزی اضافی برای کاهش اثر پارازیت است. این کابل‌ دارای یک شیلد و یک فویل دور چهار جفت سیم یعنی کل سیم‌ها می‌باشد. اگر کابل SFTP به منظور استفاده در محیط‌های باز باشد، برای جلوگیری از تخریب احتمالی در برابر گرما، سرما، باران و تابش مستقیم نور خورشید یک لایه روکش PE نیز به کار گرفته می‌شود تا کابل در مقابل پوسیدگی احتمالی در امان باشد.

کابل شبکه Indoor و Outdoor

1- کابل شبکه cat6 indoor

 کابل شبکه Indoor یا فضای داخل ساختمان، معمولا دارای روکش از جنس PVC یا LSZH است. به همین دلیل عواملی مانند آب، گرما، سرما، گرد و غبار، نورخورشید، ضربه و ... ممکن است به آن آسیب وارد کند و به مرور زمان فرسوده شود.

2- کابل شبکه cat6 outdoor

کابل شبکه Outdoor روکش اضافی دارد که باعث می‌شود در برابر عوامل محیطی (تغییرات دما، برف و باران، اشعه UV خورشید و ...) مقاوم باشد. سیم بیرونی دارای یک روکش PE مشکی رنگ است. در حالتی که قرار است زیر خاک باشد علاوه بر روکش PE، یک لایه Steel Armorded و یک لایه سم دارد که باعث جلوگیری از آسیب دیدن توسط حیوانات جونده مانند موش می‌شود.

کابل Cat6 برای چه کارهایی مناسب است؟

در بیشتر موارد، از کابلCat6 برای اتصال کامپیوتر به دستگاه دیگری مانند هاب، روتر یا سوئیچ استفاده می‌شود تا امکان به اشتراک گذاری فایل‌ها از طریق شبکه یا دسترسی به اینترنت فراهم شود و برای اتصال رایانه به سایر دستگاه‌ها مانند چاپگرها یا اسکنرها یا برای اتصالات LAN ورودی و خروجی در پچ پنل‌ها نیز مورد استفاده قرار می‌گیرد. می‌توان گفت که کابل Cat6 یک گزینه مقرون به صرفه برای نصب در خانه، شبکه‌های سازمانی، کارخانه و آزمایشگاه‌های الکترونیکی است. مشخصات دقیق، سرعت بالا درانتقال داده‌ها، کابل Cat6 را به گزینه بسیار مناسبی تبدیل می‌کند. همچنین این کابل در فواصل طولانی، از کابل Cat5e  قابل اعتمادتر است.

کابل Cat6 با تست فلوک

کابل‌های مسی زوجی پس از گذراندن مراحل مختلف تست با توجه به استانداردهای ISO/TIA  گواهی لازم را دریافت می‌کنند و در نهایت با توجه به استانداردهای تدوین شده پاس (Pass) یا رد (Fail) می‌شوند. به عنوان مثال در تصویر زیر به تحلیل تست فلوک کابل cat6 utp متاالکترونیک پرداخته شده است.

• نوع تست فلوک

 برای بررسی دقیق‌تر و سخت‌گیرانه تر کابل‌ها از تست پرمننت استفاده می‌شود که کابل را به کیستون زده و به وسیله ماژول‌های پرمننت که متعلق به خود تستر فلوک می‌ باشد آن را به دستگاه متصل کرده و تست بر روی کابل انجام می‌ شود.

• Headroom:

 اگر بخواهیم با یک پارامتر کلی کیفیت کابل را بررسی کنیم، هدروم را بررسی می‌کنیم. هدروم فاصله بین محدوده استاندارد و نتیجه تست کابل با واحد دسی بل (dB) است. این فاکتور تست هرچه عدد بالاتری داشته باشد کابل از کیفیت بهتری برخوردار است. در تصویر زیر هدروم کابل cat6 utp متاالکترونیک 9.1 db می‌باشد و کابل از کیفیت بسیار مطلوبی برخوردار است.

برای اطلاعات بیشتر درباره پارامترهای تست فلوک کلیک نمایید

 قیمت کابل شبکه cat6

قیمت کابل Cat6 متا الکترونیک (Cat6 mata) بسته انواع کابل (SFTP , FTP, UTP)؛ ایندور و اوتدور بودن آن (Indoor, Outdoor) متفاوت است.
قیمت کابل Cat6 UTP در بازه 6 تا 7.5 میلیون تومان، قیمت کابل Cat6 FTP در بازه 9 تا 10 میلیون تومان همچنین قیمت کابل Cat6 SFTP در بازه 11 تا 12 میلیون تومان می‌باشد.



برای خرید تجهیزات پسیو شبکه متاالکترونیک و جزئیات بیشتر درباره محصولات با شماره 02122852040 داخلی 115 تماس حاصل فرمایید.



 بهترین برند کابل شبکه cat6

در هنگام خرید کابل شبکه cat6 بهتر است بدانید که کابل‌های شبکه توسط شرکت‌های معتبر و غیر معتبر تولید می‌شوند. شرکت متااکترونیک یکی از بهترین تولیدکنندگان تجهیزات شبکه می‌باشد که محصولات آن از کیفیت بسیار بالایی برخوردار است. لازم به ذکر است که این شرکت در کشور آلمان بوده و از سال 86 فعالیت خود را در ایران آغاز کرده است، شایان ذکر است بدانید که تجهیزات شبکه این شرکت یکی از محبوب ترین محصولات در سراسر جهان می‌باشد که دارای 10 سال گارانتی پس از فروش با تضمین تست فلوک است. علاوه بر کابل شبکه Cat6 متاالکترونیک برندهای دیگری نیز جزو پرفروش ترین کابل‌های شبکه موجود در بازار محسوب می‌شوند که عبارتند از:

• کابل شبکه cat6 اشنایدر
• کابل شبکه cat6 یونیکام
• کابل شبکه cat6 برندرکس
• کابل شبکه R&M cat6
• کابل شبکه cat6 نگزنس
• کابل شبکه cat6 لگراند

تفاوت کابل cat6 با cat6a

کابل های Cat6 و Cat6a از نظر ساختار و عملکرد کابل با هم تفاوت دارند و زمانی که روی سیستم کابل کشی اعمال می شوند، می‌توانند در تجهیزات مورد نیاز، هزینه نصب و غیره نیز متفاوت باشند.

1- سرعت

سرعت مهم‌ترین تفاوت بین Cat6 و Cat6a می‌باشد. هر دو کابل Cat6 و کابل Cat6a می توانند از نرخ انتقال داده تا 10 گیگابیت بر ثانیه پشتیبانی کنند. اما کابل های Cat6 فقط می توانند 10 گیگابیت بر ثانیه را از 37 تا 55 متر (121 تا 180 فوت) حفظ کنند و کابل‌های Cat6a می‌توانند 10 گیگابیت بر ثانیه را تا 100 متر (328 فوت) پشتیبانی کنند.

2- ساختار

به طور کلی، کابل‌های Cat6a می‌توانند ضخیم‌تر از کابل‌های Cat6 باشند. در مقایسه با کابل‌های Cat6، کابل‌های شبکه Cat6a به کانکتورهای استاندارد RJ45 و جک‌های کیستون نیاز دارند. علاوه بر این، کابل‌های Cat6a نسبت به کابل‌های Cat6 دارای جفت‌های پیچیده‌تر هستند.

3- پهنای باند

فرکانس پهنای باند کابل Cat6a دو برابر بیشتر از Cat6 است. بنابراین فرکانس پهنای باند کابل های Cat6a می تواند به 500 مگاهرتز برسد که امکان انتقال داده های پایدارتر و مسافت های طولانی تر را فراهم می کند.

4- شعاع خم شدن

معمولاً نباید کابل را زیاد خم کنید وگرنه به سیم کشی آسیب می‌رساند و عملکرد آن را تحت تأثیر قرار می‌دهد. شعاع خم به معنای حداقل شعاع است که یک کابل می‌تواند بدون آسیب خم شود. شعاع خم یک کابل عمدتاً به ساختار کابل و مواد آن بستگی دارد. به طور کلی، شعاع خمش مستقیماً با قطر کابل متناسب است. به دلیل ضخامت و حجیم بودن، کابل های Cat6a شعاع خم بیشتری نسبت به کابل های Cat6 دارند و می‌توانند فضای بیشتری را اشغال کنند.

5- هزینه نصب

هزینه نصب Cat6 در مقایسه با Cat6a به دلیل سرعت بالاتر، فرکانس پهنای باند بیشتر، عمر طولانی‌تر و استفاده از متریال درجه یک بیشتر است. علاوه بر این، اگر می‌خواهید نصب شبکه خود را به Cat6a ارتقا دهید، نه تنها باید کابل را تعویض کنید بلکه باید از سوئیچ‌های با کارایی بالاتر و سایر تجهیزات شبکه سازگار با Cat6A نیز استفاده کنید. نصب کابل های Cat6a می تواند دشوارتر و پیچیده تر از کابل های Cat6 باشد، بنابراین یک متخصص کابل کشی شبکه توصیه می‌شود.

تفاوت و شباهت های کابل Cat6A و Cat6
Category	cat6	cat6a
انتقال داده	1000 BASE-TX	10GBASE-T
فرکانس پهنای باند	0-250MHz	0-500MHz
حداکثر فاصله	100 متر (328 فوت)	100 متر (328 فوت)
فاصله برای 1G	100 متر	100 متر
فاصله برای 10G	55-37 متر	100 متر
ضخامت هر رشته سیم	23AWG	23AWG
محافظ کابل	نازکتر	ضخیم تر
انواع کانکتور	RJ45	RJ45

رنگبندی کابل Cat6

رنگبندی کابل شبکه با 8 سیم با رنگ‌های متفاوت مشخص می‌شود و دارای 4 رنگ اصلی (سبز، آبی، نارنجی و قهوه‌ای) و 4 رنگ فرعی (سفید سبز، سفید آبی، سفید نارنجی و سفید قهوه‌ای) می‌باشد. یک رنگ اصلی و یک رنگ فرعی با همدیگر تشکیل یک زوج می‌دهند. رنگ اصلی (سبز) برای ارسال سیگنال مثبت و رنگ فرعی (سفید سبز) برای ارسال سیگنال منفی در نظر گرفته شده است که هر دو با هم عمل Transmit یا انتقال داده را انجام می‌دهند. از رنگ آبی و سفید آبی برای انتقال صدا، از نارنجی و سفید نارنجی برای Receive یا دریافت داده و از قهوه‌ای و سفید و قهوه ای به عنوان لینک Auxiliary یا کمکی استفاده می‌شود. ترتیب رشته سیم‌ها بنا به استفاده مهم بوده و به دو نوع استاندارد رنگی 568A و 568B  برای ضرب (پرس) سوکت‌ها مورد استفاده قرار می‌گیرد.

برای مطالعه بیشتر درباره رنگ بندی کابل شبکه کلیک کنید

همچنین رنگبندی روکش کابل‌های متا الکترونیک نیز متفاوت است رنگ طوسی برای کابل‌های cat6 indoor و کاربرد آن در فضای داخل ساختمان می‌باشد. رنگ دیگر این کابل‌ها مشکی است و برای کابل‌های cat6 outdoor مورد استفاده قرار میگیرد و کاربرد آن در فضاهای خارجی به دلیل مقاومت در برابر عوامل محیطی (تغییرات دما، برف و باران، اشعه UV خورشید و ...) می‌باشد. همچنین رنگ نارنجی برای کابل‌های Cat6 LSZH است این روکش در هنگام سوختن هیچگونه دود و گاز سمی آزاد نمی‌کنند و میزان اشتعال پذیری آن پایین است و در محیط‌هایی که نیاز به ایمنی بالایی دارند استفاده می‌شود.

استاندارد کابل CAT6

دو سازمان اصلی وجود دارد که به توسعه و تنظیم استانداردهای کابل کشی ساخت یافته اختصاص داده شده‌اند. در آمریکای شمالی، استانداردها توسط انجمن صنعت مخابرات (TIA)، که توسط موسسه استاندارد ملی آمریکا (ANSI) معتبر می گردد، صادر می‌شوند. TIA در آوریل 1988 پس از ادغام با انجمن صنعت الکترونیک (EIA) تشکیل شد. به همین دلیل است که استاندارد های آن معمولاً با نام‌های ANSI/TIA/EIA، TIA/EIA یا TIA شناخته می‌شوند.

در سطح جهانی، سازمان‌هایی که استانداردها را صادر می‌نمایند، کمیسیون بین‌المللی الکتروتکنیک (IEC) و سازمان بین المللی استانداردسازی (ISO) هستند. استانداردهای آن اغلب به عنوان ISO/IEC شناخته می شوند.

برخی نکات کابل کشی شبکه

1- استفاده از کابلهای فویل دار (Cat6 FTP) و یا کابل‌های شیلددار و فویل‌دار (Cat6 SFTP) در هنگام قرار گرفتن کابل برق در کنار شبکه ضروری است.

2- در طراحی شبکه باید توجه داشته باشید که طراحی به گونه‌ای باشد تا علاوه بر برآورده کردن نیازهای اولیه، در آینده بدون هیچ مشکل و مانعی 2 تا 3 نود دیگر را بتوانید به شبکه اضافه کنید.

3- استفاده از پارتیشن در هنگام بکار بردن ترانکینگ برای جداسازی کابل برق و شبکه و همچنین جلوگیری از نویز کابل برق در برابر کابل شبکه

4- به این نکته توجه داشته باشید یکی از موارد استانداردهای کابلکشی شبکه این است که طراحی شما به گونه‌ای باشد که در هنگام به وجود آمدن هرگونه مشکل و یا ایراد به راحتی بتوانید عیب‌یابی کرده و مشکل را برطرف کنید.

5- نکته قابل توجه دیگر در بحث کابلکشی این است که باید توجه داشته باشید در هنگام کار، کابل شبکه دچار شکستگی، پارگی، گره خوردگی و مشکلاتی از این دست نشود (شعاع خم شدن باید بیش از چهار برابر قطر بیرونی کابل باشد). برای اطمینان از این موضوع که کابل کشی به درستی انجام شده است و شبکه و کابل ها با یکدیگر در ارتباط هستند، شبکه را با تست فلوک مورد ارزیابی قرار می‌دهند. تست فلوک یکی از ابزارهای مهم برای عیب یابی است که می‌تواند کیفیت ساختار پسیو شبکه را ارائه دهد. این وسیله اطلاعات جامعی از کیفیت کابل کشی، سرعت شبکه، متراژ کابل، محل دقیق قطعی کابل و موارد مورد نیاز دیگر را نشان می‌دهد و حتی می‌تواند این اطلاعات را در خود ذخیره کند.

برای راه اندازی، اجرا و پشتیبانی شبکه خود کلیک کنید
