انواع سوکت شبکه

انتقال اطلاعات بین چند دستگاه از طریق کابل انجام می‌پذیرد، اما همانطور که می‌دانید این کابل‌ها را نمی‌توان به صورت مستقیم به دستگاه وصل کرد. برای اتصال کابل به دستگاه از انواع سوکت استفاده می‌شود که سوکت مخصوص شبکه‌های Ethernet، RJ-45 است.

سوکت شبکه

سوکت شبکه نام‌های مختلفی از جمله نری شبکه یا کانکتور شبکه دارد که وظیفه ایجاد ارتباط بین دستگاه‌ها و انتقال اطلاعات از طریق کابل را برعهده دارد. ازسوکت شبکه برای اتصال انتهای کابل شبکه به سایر تجهیزات مانند (سوییچ ،مودم، پنل و ...) و همچنین در تولید پچ کوردهای شبکه که کابل به صورت افشان می‌باشد مورد استفاده قرار می‌گیرد.

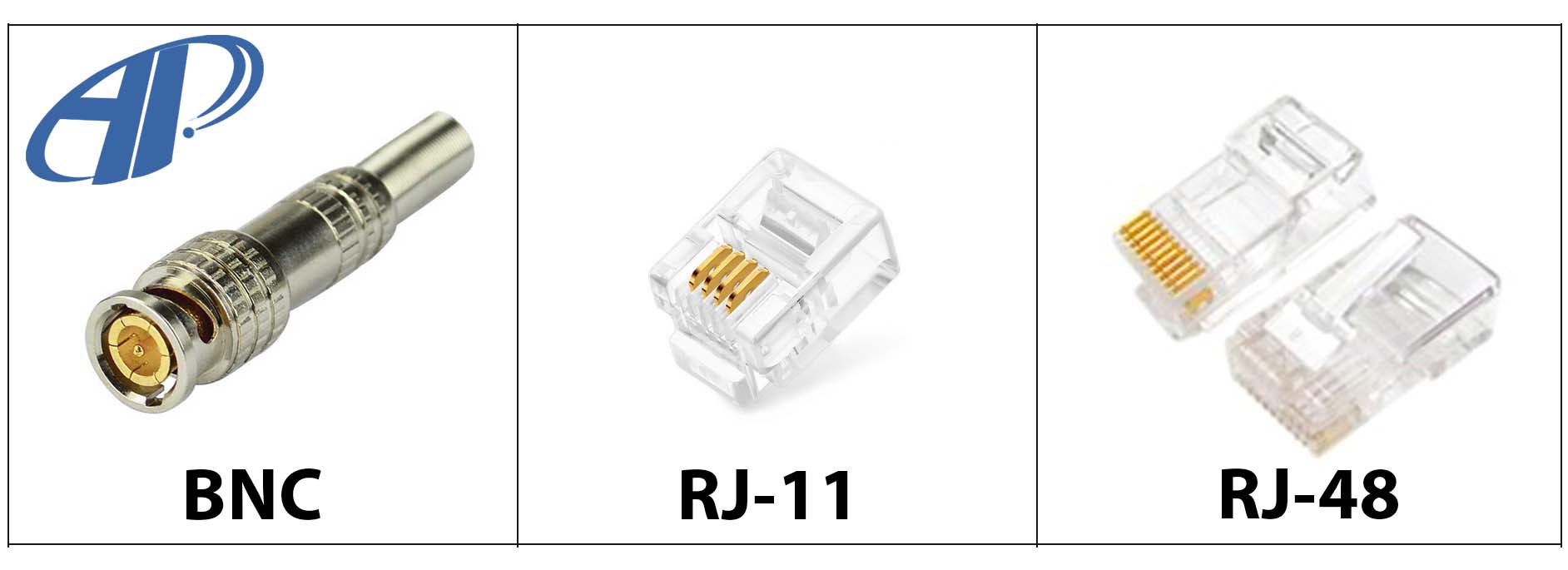

انواع سوکت شبکه

BNC: گیرنده تلویزیونی

11- RJ: شبکه مخابراتی

45-RJ: شبکه اترنتی

RJ-48: برای خطوط T1

ST، FC، LC، SC، MTP، MU، D4 و ...: برای فیبر نوری

به طور کلی 3 دسته کابل برا انتقال اطلاعات وجود دارد:

1. کابل کواکسیال (Coaxial)

این کابل امروزه برای انتقال تصاویر دوربین‌های مدار بستۀ آنالوگ، آنتن‌های تلویزیونی و اتصال ال ان بی‌ها (LNB) به گیرنده تلویزیونی استفاده می‌شود و انواع آن عبارتند از:

• RG-58

• RG-59

• RG-62

• RG-6

• RG-11

بیشترین کاربرد را کابل‌های RG-58 و RG-59 دارند و سوکت مخصوص آن BNC نام دارد.

2. کابل زوج تابیده (Twisted Pair)

این کابل‌ها به دو دستۀ UTP و STP تقسیم می‌شود که مخصوص شبکه های اترنتی هستند. سوکت مخصوص این کابل‌ها RJ-45 است که بر اساس نوع کابل به 4 دستۀ زیر تقسیم می‌شوند:

• سوکت UTP cat5

• سوکت UTP cat6

• سوکت STP cat6

• سوکت STP cat5

این سوکت‌ها دارای 8 اتصال و 8 جایگاه سیم (پین) است که 4 پین برای ارسال و دریافت داده‌ها، و 4 عدد برای رزرو هستند که می‌توان از آن ها برای انتقال داده، توان الکتریکی یا دیگر تکنولوژی‌ها استفاده کرد. اتصال این کابل جفت تابیده به سوکت شبکه از طریق دو استاندارد T568A و T568B که به کدهای رنگی معروف هستند، انجام می‌گیرد. هر کدام از این استانداردها مشخص می‌کند هر سیم باید در کدام پین قرار گیرد. کابل شبکه به دو گروه مستقیم (Straight) و ضربدری (Crossover) تقسیم می‌شوند.

برای مطالعه بیشتر درباره انواع کابل شبکه کلیک کنید

استاندارد T568A

ترتیب قرار گیری سیم‌ها در این استاندارد از اولین پین سمت چپ به راست به شکل زیر است:

1. سفید/سبز
2. سبز
3. سفید/نارنجی
4. آبی
5. سفید/آبی
6. نارنجی
7. سفید/قهوه ای
8. قهوه ای

استاندارد T568B:

این استاندارد رایج‌ترین شیوۀ اتصال سوکت به کابل است و نحوۀ قرار گیری سیم‌ها از اولین پین خالی سمت چپ به راست به شکل زیر است:
1. سفید/نارنجی
2. نارنجی
3. سفید/سبز
4. آبی
5. سفید/آبی
6. سبز
7. سفید قهوه ای
8. قهوه ای

برای مطالعه بیشتر درباره ترکیب رنگبندی سوکت شبکه کلیک کنید

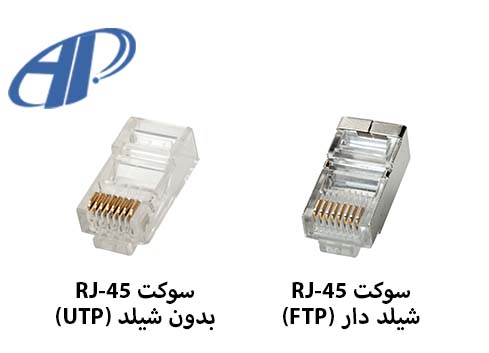

انواع سوکت شبکه RJ-45:

مهمترین‌ سوکتی که در شبکه استفاده می‌شود، سوکت RJ-45 است که در دو نوع شیلد دار و بدون شیلد عرضه می‌شود.

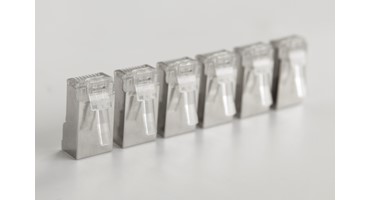

- سوکت شبکه RJ-45 شیلد دار:

این سوکت یک روکش فلزی دارد که می‌تواند نویز و تداخل الکترومغناطیسی را حذف کند و کاربرد آن برای اتصال به کابل های شبکه شیلد دار SFTP یا FTP است. به طور کلی همۀ پچ کوردهای FTP یا SFTP به سوکت های RJ-45 شیلد دار متصل اند.

- سوکت شبکه RJ-45 بدون شیلد:

این سوکت‌ها فقط از پلاستیک ساخته شده اند و مناسب برای اتصال به کابل های شبکه بدون شیلد UTP هستند.

خرید انواع سوکت RJ-45 متالکترونیک

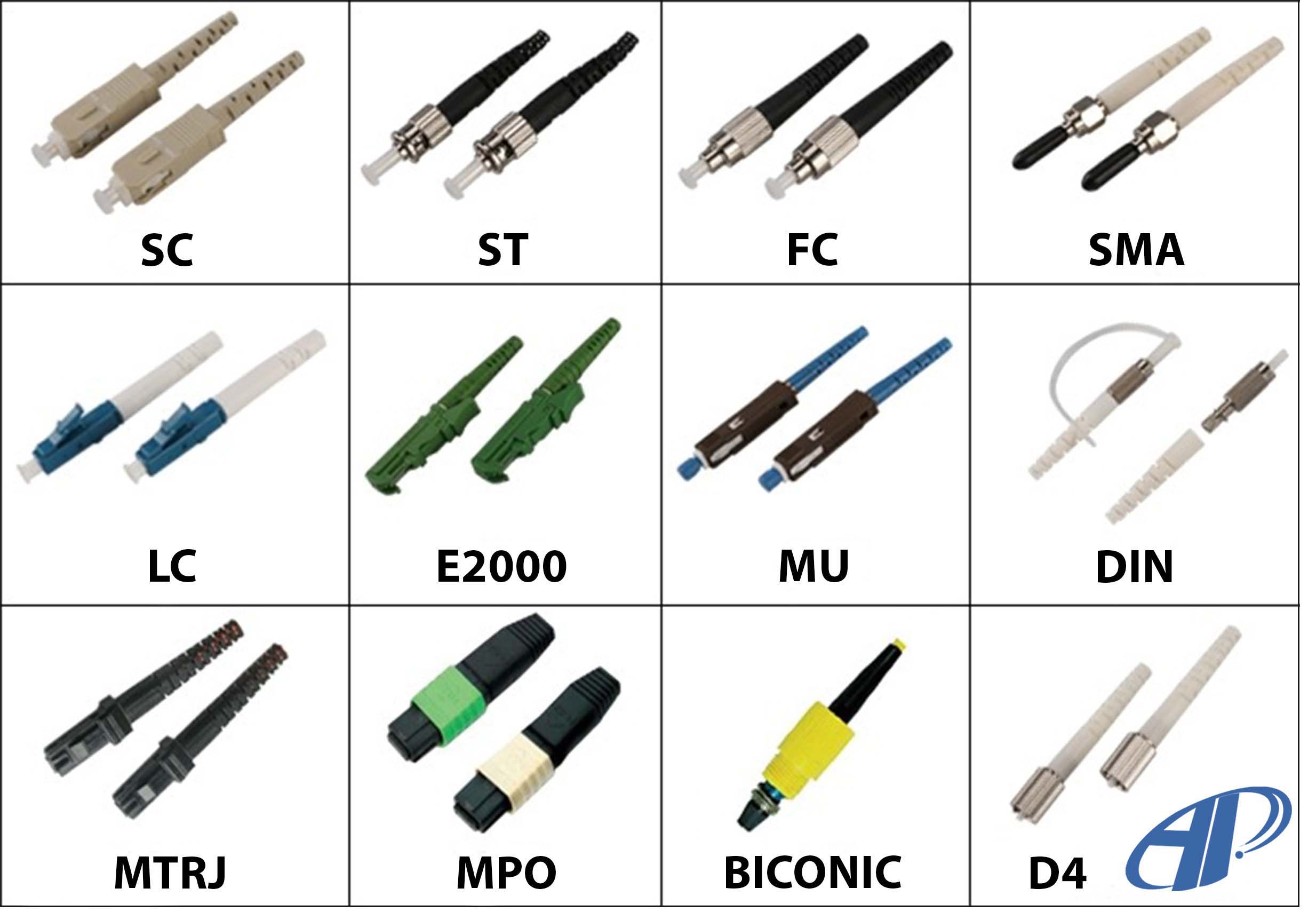

3. کابل فیبر نوری (Fiber Optic):

کانکتورهای فیبر نوری در انتهای کابل‌های فیبر نوری با استفاده از ابزار مخصوص متصل می‌شود. این کابل برای اتصال به هر سیستم دیگری باید به وسیله کانکتور فیبرنوری وصل شود. کانکتور مخصوص این کابل‌ها SC, ST, FC, SMA, LC, E2000, MU, DIN, MTRJ, MPO, BICONIC, D4 می‌باشد.
